A simulation Tool for Airflow and Temperature Distribution
in Raised-Floow Data Center



Airlow Rate and Pressure Distribution
Under the Raised Floor



이중마루 하부 공조 환경 분석

TileFlow는 이중마루 하부의 공기 흐름 패턴과 풍압 분배를 계산하고, 타공판/댐퍼 타일을 통해 토출되는 냉공기의 풍량을 나타냅니다.

사용자는 TileFlow를 통해 다양한 전산실 구획을 시뮬레이션 하여 최적 방안을 찾을 수 있으며, 다양한 장비와 제품의 선정, 배치에 따른 냉방 불량 여부를 판단함으로써 사전 검증 자료와 개선안을 얻을 수 있습니다.




Temperature and Airflow patterns
Above the Raised Floor



이중마루 상부 공조 환경 분석

타공판/댐퍼타일을 통해 분배되는 냉공기 흐름에 대한 분석 결과를 도출 후 TileFlow는 이중마루 상부의 공기 흐름과 온도 패턴을 자동적으로 계산하여 나타냅니다.

사용자는 서버랙에 공급되는 냉공기의 온도를 서버랙 높이별로 알 수 있으며, 과열 지역(Hot Spot) 및 서버 냉각 후 항온항습기로 다시 흡입되는 공기의 온도를 파악할 수 있습니다.

사용자는 이렇게 얻어진 결과를 통해 냉방 용량의 한계, 서버의 재배치, 서버 발열량에 따른 이격, 항온항습기의 용량 및 배치, 보조 냉각 장치의 적용에 따른 결과를 다시 시뮬레이션 하여 최적방안을 찾을 수 있습니다.

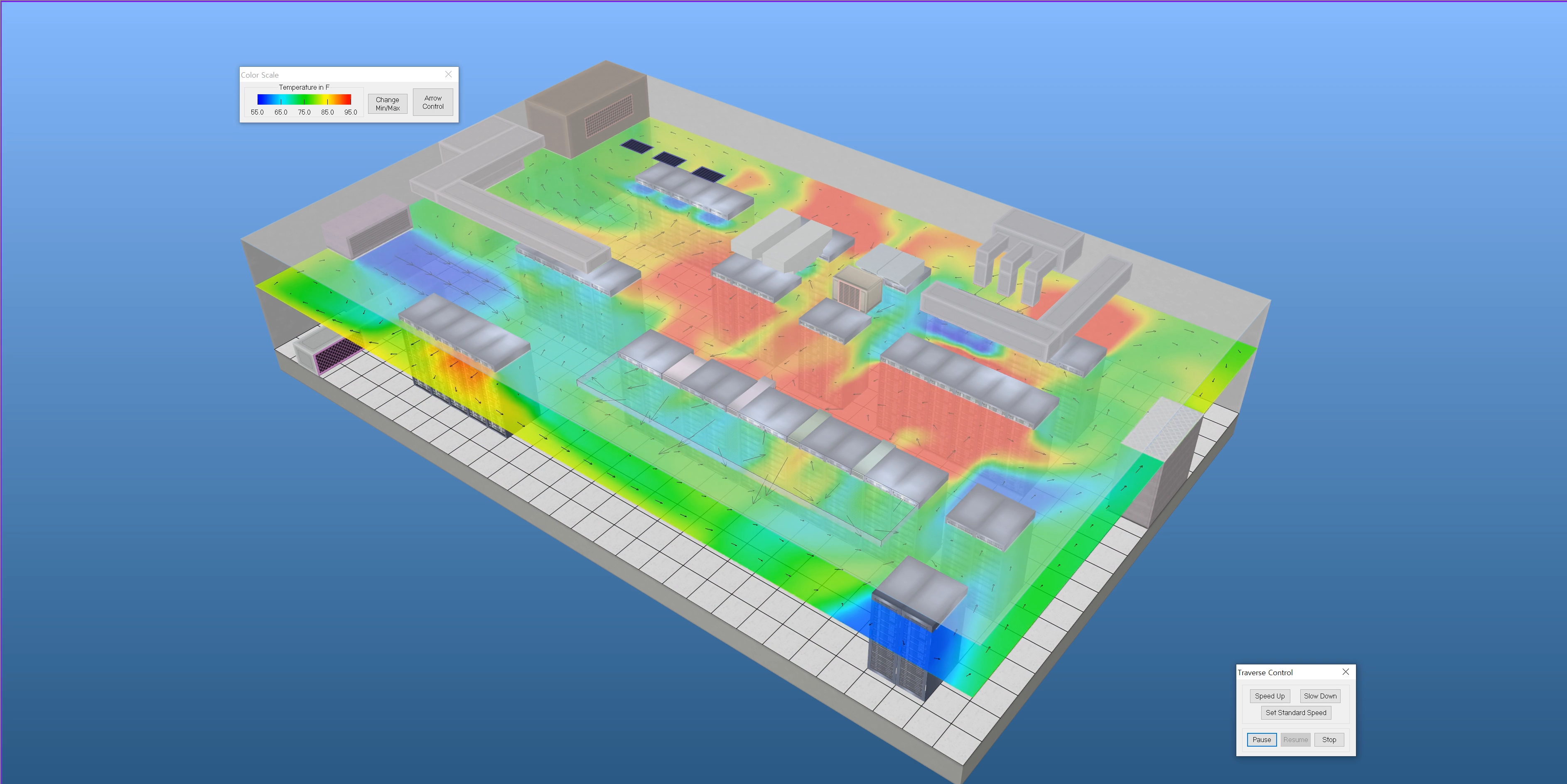

Temperature Fog

TileFlow 수행 결과의 유효성

TileFlow를 통해 얻어진 결과들은 실제 전산센터 환경에서의 실측 결과들과 지속적으로 비교, 검증되어 왔으며, TileFlow가 제시한 결과들이 실측치와 정확히 일치함을 보여주었습니다.


강력하나 쉬운 TileFlow 의 사용

사용자는 TileFlow를 통해 복잡한 전산실 환경일지라도 시뮬레이션이 가능합니다. 직관적으로 알 수 있는 기능 아이콘 순서에 따른 순차적인 설정을 통해 쉽게 만족스러운 시뮬레이션 결과를 얻을 수 있습니다.

이미 내장된 주요 제조사별 항온항습기, 서버랙, 타공판, 댐퍼타일, 보조냉각장치 dBase를 손쉽게 선택함으로써, 전산센터의 냉방 성능과 주요 결과를 시각적으로 빠르게 얻을 수 있습니다.

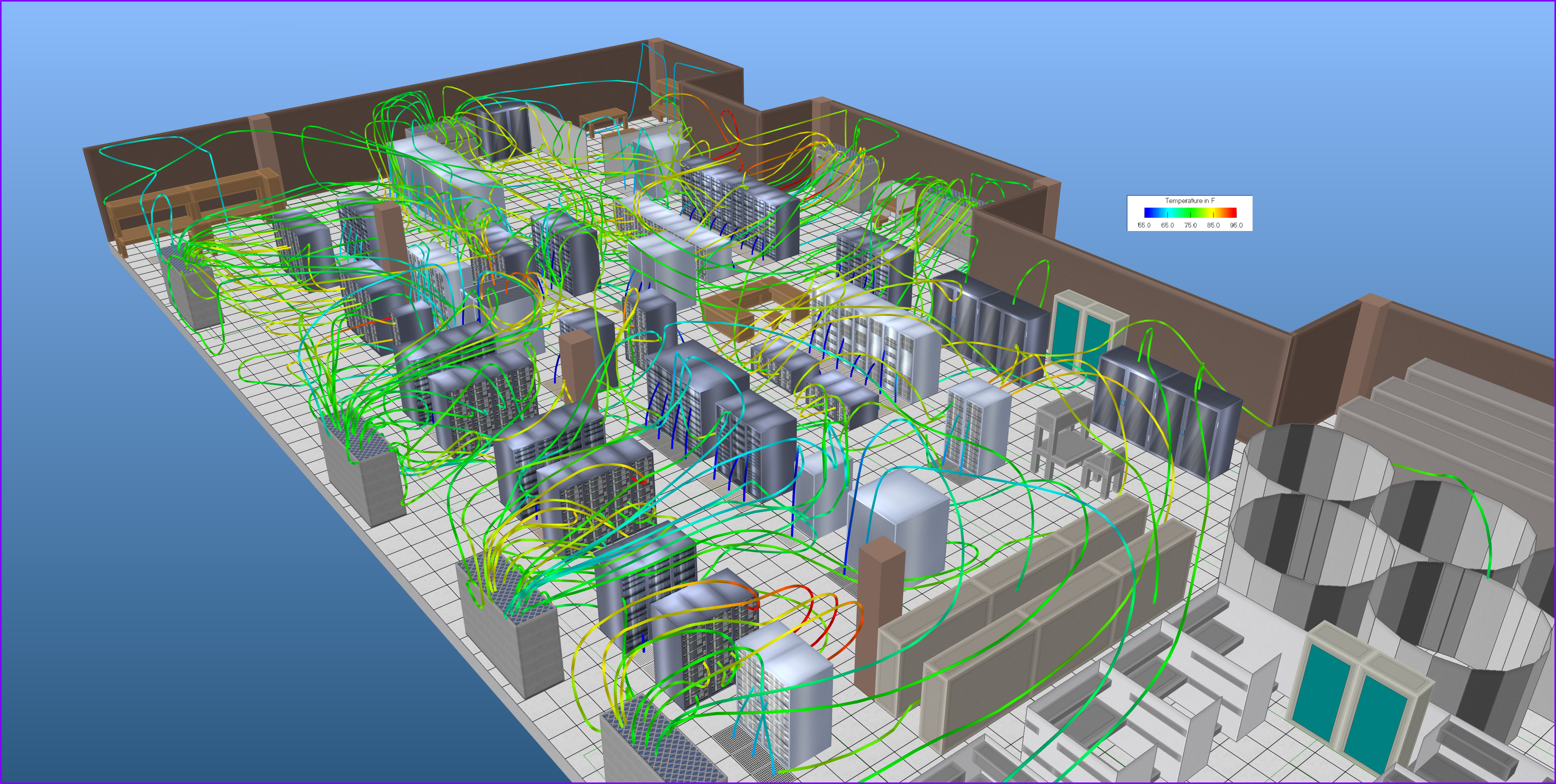

Airflow Animation


TileFlow 사용자

TileFlow는 다음의 사용자들이 세계적으로 사용하고 있습니다.
전산센터 관리자
항온항습기/보조냉각장치/서버/타공판 제조사
건축, 설계, 엔지니어링 회사
전산센터 관련 컨설팅 회사 및 SI 회사
전산센터 냉방 효율화 및 개선을 위한 연구소 및 TF팀
